10 Ago GIS de redes eléctricas.
Una correcta gestión de las redes eléctricas por parte de las compañías distribuidoras es esencial para ofrecer un buen servicio a sus clientes, así como para el control y gestión diario de la misma.
En Avantgeo llevamos años desarrollando entornos GIS de gestión de redes, tanto eléctricos, como de agua, para distintas empresas del sector, brindando plataformas a medida para la consulta del estado de las redes y activos, tanto en oficina como en campo.
El desarrollo de herramientas a medida, nos permite integrarnos con aquellas herramientas o sistemas que el cliente tenga disponible, cerrando así el círculo de información.
Somo especialistas en la gestión de la información y su representación en entornos GIS.
Nuestro principal cliente en este sector es una empresa portuguesa, principal distribuidora del país, para la que hace algunos años comenzamos un proyecto que en su primera fase consistía en la consulta de todos sus activos de redes en dispositivos móviles.
Este proyecto se ha dividido a lo largo del tiempo en 3 fases bien diferenciadas.
Fase 1: GIS móvil para la consulta de sus activos y redes en campo.
Fase 2: GIS web para la consulta en oficina.
Fase 3: ejecución de geoprocesos en tiempo real.
Fase 1: GIS móvil de redes eléctricas.
El cliente necesitaba consultar toda su información en campo, en zonas donde no tienen cobertura móvil y poder visualizar tanto sus redes en alta, baja y media tensión, como redes de fibra óptica, infraestructuras e instalaciones.
Para ello, se diseñó un sistema a medida, que se conecta a su plataforma de gestión de activos y prepara toda la información para ser consumida desde tablets y móviles. Con este desarrollo, cientos de operarios, todos los días del año, salen a campo con toda la información de activos de la compañía, mejorando significativamente el servicio y los tiempos de respuesta ante posibles eventualidades.
El sistema, no sólo permite la consulta offline de la información, sino que permite a los usuarios geolocalizar su posición y establecer rutas de origen a destino mediante la integración con Google Maps desde la mismas aplicación.
Esta aplicación móvil, dispone de todas las medidas de seguridad como:
-
-
- Identificación de usuarios mediante login.
- Encriptado interno de la información.
- Vinculación de datos a zonas determinadas.
- Diferentes roles de acceso por usuario.
- Borrado en diferido de los mismos en caso de pérdida o sustracción del dispositivo móvil.
-
Todos los usuarios y accesos a la aplicación son controlados desde un panel de control en la intranet de la empresa, donde pueden habilitar usuarios, zonas, roles y dispositivos. Teniendo así el control total sobre quién y cómo está consultando la información.
La ventaja de realizar desarrollos GIS a medida en esta clase de proyectos radica en que cada cliente tiene su propia organización interna en cuanto a la estructura de sus redes, que puede diferir de unos a otros, así como sus propias aplicaciones de gestión de maniobras, activos y redes. Nosotros diseñamos y desarrollamos la plataforma GIS alrededor de su infraestructura de servicios, conectándonos y extrayendo la información necesaria para su visualización y explotación, con todas las ventajas que ello conlleva, como periodos de desarrollo más cortos, y total independencia de las plataformas de gestión y de consulta de las que ya disponga el cliente.
Para este proyecto diseñamos un procedimiento de actualización de información tanto gráfica como alfanumérica en los dispositivos móviles. Existen una serie de rutinas programadas que se conecta a los datos del cliente y genera toda la información necesaria, almacenándola en bases de datos zonificadas en formato SQLite que posteriormente será consumida por cada uno de los dispositivos móviles.
Este es un formato que nos permite almacenar tanto la información gráfica como la alfanumérica totalmente estructurada para ser consultada de la manera más rápida por los clientes móviles.
Conectividad Offline.
Cuando la aplicación móvil se conecta y dispone de cobertura, detecta un nuevo juego de datos más actualizado, y se descarga toda la información en la Tablet. En el caso de no disponer de conexión a internet, automáticamente consulta toda la información que ya dispone dentro de su base de datos.
Con esto conseguimos que el usuario de campo de la aplicación disponga de todos los datos, con independencia de dónde se encuentre y de la cobertura que tenga disponible.

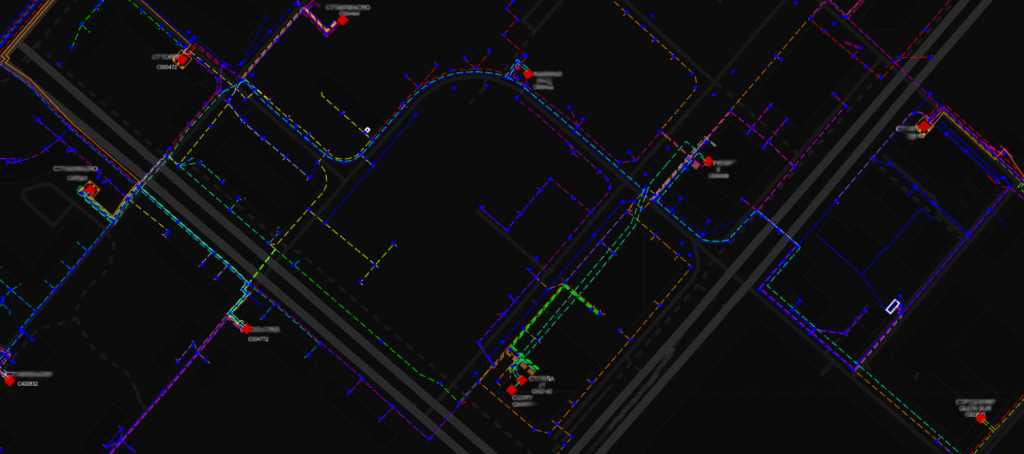

La aplicación GIS móvil, muestra las redes diseñadas según la representación en oficina y carga la misma con distintas representaciones dependiendo del nivel de zoom en el que nos encontremos.
Dispone además de diferentes localizadores que permiten buscar inmediatamente cualquier activo de red, además de obtener información haciendo clic en cualquier elemento.
La aplicación cuenta con 2 tipos de representaciones de las redes, una cartográfica y otra ortogonal (esquemática) conectadas entre sí, permitiendo realizar saltos entre ambas en los distintos activos.
De este modo, se aporta una visión mucho más completa y compleja de la estructura de la red eléctrica del cliente.
Fase 2: Intranet GIS corporativa.
La segunda fase del proyecto, una vez instaurado y en funcionamiento durante un tiempo el GIS móvil, fue el desarrollo de un GIS de redes eléctricas corporativo.
Aprovechando la infraestructura ya desarrollada para el GIS móvil, sobre todo en cuanto a los datos, se desarrollo un GIS web para la consulta de la información en despacho.
Este GIS de redes eléctricas, contiene la misma información que el GIS móvil, pero sobre esta plataforma ya se pueden ejecutar diferente es consultas y desarrollos sobre información en tiempo real, permitiendo una gestión mucho más amplia que en el dispositivo móvil.
En las publicaciones de las redes se visualizan y consultan los siguientes elementos:
-
-
- Apoyos
- Arquetas
- Cajas de Baja Tensión
- Cajas seccionadoras
- Canalizaciones
- Celdas trafo
- Centros de transformación
- Elementos de maniobra
- Cables de fibra óptica
- Empalmes de fibra óptica
- Cajas de fusibles
- Líneas de baja tensión
- Postes
- Segmentos de alta y media tensión
- Segmentos de baja tensión
- Subestaciones
-
Hay que tener en cuenta que las capacidades hardware y de conectividad de los dispositivos móviles son limitadas en comparación con un desarrollo de escritorio o web.
Tanto para el desarrollo móvil como para el GIS web se utilizaron 100% tecnologías opensource y bases de datos espacies de código abierto.
Fase 3: Geoprocesos en tiempo real.
En esta tercera fase, se han desarrollado geoprocesos de análisis de redes eléctricas para ser ejecutados en tiempo real desde la aplicación GIS web corporativa.
Estos geoprocesos, de análisis aguas arriba y aguas abajo, además de polígonos de corte, nos permite seleccionar un elemento de red y ver qué redes se ven implicadas desde ese punto o hasta ese punto.
Para ello, la aplicación, en el momento de la consulta, ejecuta una serie de geoprocesos que recorre las redes y devuelve los resultados, resaltando las redes afectadas.
Esto apenas le lleva poco más de 1 segundo, ya que tenemos organizadas las redes y toda su conectividad en memoria para realizar estos cálculos en el menor tiempo posible.
Tecnologías empleadas
Para el desarrollo de este ecosistema de aplicaciones se han empleado y lenguajes y tecnologías 100% opensource.
Como ya comentamos, nosotros nos encargamos de diseñar y estructurar el proyecto para consumir los datos de los que ya dispone el cliente, mediante una serie de aplicaciones a medida que se conectan con su plataforma, independientemente de la infraestructura que tenga montada.
Toda esta información es albergada, diseñada y explotada mediante los siguientes lenguajes, bases de datos, frameworks y herramientas.
- PostgreSQL + Postgis
- SQLite
- HTML5
- PHP
- Javascript
- CSS3
- Apache Cordova
- Apache Tomcat
- Geoserver
- Leaflet
- Python
- Geokettle
- C++
Si estás interesado/a en proyectos de estas características o si quieres más información, no dudes en ponerte en contacto con nosotros.
